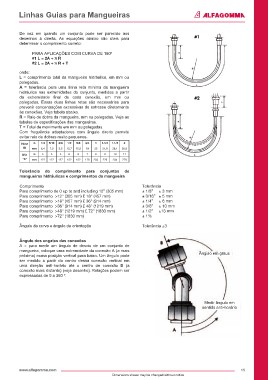

P. 17

Linhas Guias para Mangueiras



          De  vez  em  quando  um  conjunto  pode  ser  parecido  aos
          desenhos  à  direita.  As  equações  abaixo  são  úteis  para
          determinar o comprimento correto:

               PARA APLICAÇÕES COM CURVA DE 180º
               #1 L = 2A + π R
               #2 L = 2A + π R + T
          onde:
          L = comprimento total da mangueira hidráulica, em mm ou
          polegadas.
          A  =  tolerância  para  uma  linha  reta  mínima  da  mangueira
          hidráulica  nas  extremidades  do  conjunto,  medidas  a  partir
          da  extremidade  final  de  cada  conexão,  em  mm  ou
          polegadas.  Essas  duas  linhas  retas  são  necessárias  para
          prevenir concentrações excessivas de estresse diretamente
          às conexões. Veja tabela abaixo.
          R = Raio de dobra da mangueira, mm ou polegadas. Veja as
          tabelas de especificações das mangueiras.
          T = Total de movimento em mm ou polegadas.
          Com  frequência  adaptadores  com  ângulo  direito  permite
          evitar raio de dobras muito pequenos.
           hose  in  1/4  5/16  3/8  1/2  5/8  3/4  1  1.1/4  1.1/2  2
           ID  mm  6,4  7,9  9,5  12,7  15,9  19  25  31,8  38,1  50,8
           Min  in  5   5   5  6   6   7   8   9   10   11
           “A”  mm  127  127  127  152  152  178  203  229  254  279

          Tolerância   do   comprimento   para   conjuntos   de
          mangueiras hidráulicas e comprimentos da mangueira

          Comprimento                                           Tolerância
          Para comprimento de 0 up to and including 12” (305 mm)   ± 1/8”   ± 3 mm
          Para comprimento  >12” (305 mm) £ 18” (457 mm)        ± 3/16”  ± 5 mm
          Para comprimento  >18” (457 mm) £ 36” (914 mm)        ± 1/4”   ± 6 mm
          Para comprimento  >36” (914 mm) £ 48” (1219 mm)       ± 3/8”   ± 10 mm
          Para comprimento  >48” (1219 mm) £ 72” (1830 mm)      ± 1/2”   ±13 mm
          Para comprimento  >72” (1830 mm)                      ± 1%

          Ângulo da curva e ângulo da orientação                Tolerância ±3


          Ângulo dos engates das conexões
          A  =  para  medir  um  ângulo  de  desvio  de  um  conjunto  de
          mangueira, coloque uma extremidade da conexão A (a mais
          próxima) numa posição vertical para baixo. Um ângulo pode                      Ângulo em graus
          ser  medido  a  partir  do  centro  dessa  conexão  vertical  em
          uma  direção  anti-horário  até  o  centro  de  conexão  B  (a
          conexão mais distante) (veja desenho). Relações podem ser
          expressadas de 0 a 360 º.





                                                                                            Medir ângulo em
                                                                                           sentido anti-horário
