Linha Guias para Mangueiras

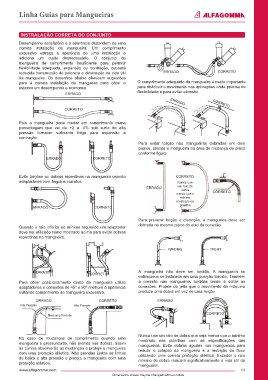

INSTRALAÇÃO CORRETA DO CONJUNTO
Desempenho satisfatório e a aparência dependem de uma
correta instalação da mangueira. Um comprimento
excessivo estraga a aparência de uma instalação e
adiciona um custo desnecessário. O conjunto de
mangueira de comprimento insuficiente para permitir
flexibilidade adequada, expansão ou contração, causará
reduzida transmissão de potencia e diminuição da vida útil ERRADO CORRETO
da mangueira. Os desenhos abaixo oferecem sugestões
para a correta instalação da mangueira para obter o O comprimento adequado da mangueira é muito importante
máximo em desempenho e economia. para distribuir o movimento nas aplicações onde precisa de
ERRADO flexibilidade e para evitar abrasão.

CORRETO ERRADO CORRETO

Pois a mangueira pode mudar em comprimento numa
porcentagem que vai de +2 a -4% sob surto de alta
pressão fornecer suficiente folga para expansão e
contração.
Para evitar torção nas mangueiras dobradas em dois
planos, prenda a mangueira na área de mudança de plano
conforme figura
ERRADO CORRETO

Evite torções ou dobras repentinas na mangueira usando CORRETO
adaptadores com ângulos corretos. Nunca use
ERRADO um raio de
dobra
menor que o CORRETO
mínimo
mostrado na
planilha
ERRADO CORRETO

Para prevenir torção e distorção, a mangueira deve ser
dobrada no mesmo plano do eixo da conexão
Quando o raio inferior ao mínimo requerido um adaptador
deve ser utilizado como mostrado acima para evitar dobras
repentinas na mangueira.

WRONG RIGHT

ERRADO CORRETO A mangueira não deve ser torcida. A mangueira se
enfraquece se instalada em uma posição torcida. Também
Para obter posicionamento direto da mangueira utilize a pressão nas mangueiras torcidas tende a soltar as
adaptadores e conexões de 45º e 90º melhore a aparência conexões. Projete do jeito que o movimento da máquina
evitando comprimento de mangueira excessiva. produza uma dobra em vez de uma torção.
ERRADO CORRETO ERRADO
Alta Pressão Alta Pressão
CORRETO
Nenhuma Pressão

Nunca use um raio de dobra que seja menor que o mínimo
No caso de mudanças de comprimento quando uma mostrado nas planilhas com as especificações das
mangueira é pressurizada, não prenda nas dobras, assim mangueiras. Evite dobras agudas nas mangueiras para
as curvas absorverão as mudanças e proteja a mangueira reduzir o colapso da mangueira e a restrição do fluxo
com uma proteção elástica. Não prendas juntas as linhas utilizando uma correta proteção elástica. Exceder o raio
de baixa e alta pressão e proteja a mangueira com uma mínimo de dobra reduzirá significativamente a vida útil da
proteção elástica.
mangueira.
