Linha Guias para Mangueiras

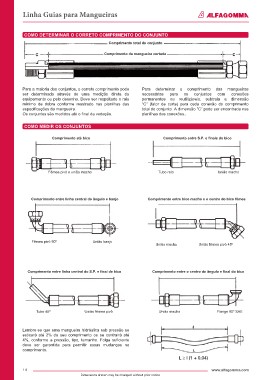

COMO DETERMINAR O CORRETO COMPRIMENTO DO CONJUNTO
Comprimento total do conjunto

Comprimento da mangueira cortada

Para a maioria dos conjuntos, o correto comprimento pode Para determinar o comprimento das mangueiras
ser determinado através de uma medição direta do necessárias para os conjuntos com conexões
equipamento ou pelo desenho. Deve ser respeitado o raio permanentes ou reutilizáveis, subtraia a dimensão
mínimo de dobra conforme mostrado nas planilhas das “C” (fator de corte) para cada conexão do comprimento
especificações da mangueira. total do conjunto. A dimensão “C” pode ser encontrada nas
Os conjuntos são medidos até o final da vedação. planilhas das conexões..

COMO MEDIR OS CONJUNTOS

Comprimento até bico Comprimento entre S.P. e finais do bico

Fêmea pivô e união macho Tubo reto União macho

Comprimento entre linha central do ângulo e banjo Comprimento entre bico macho e o centro do bico fêmea

Fêmea pivô 90º União banjo
União macho União fêmea pivô 45º

Comprimento entre linha central do S.P. e final de bico Comprimento entre o centro do ângulo e final do bico

Tubo 45º União fêmea pivô União macho Flange 90º SAE

Lembre-se que uma mangueira hidráulica sob pressão se
esticará até 2% do seu comprimento ou se contrairá até
4%, conforme a pressão, tipo, tamanho. Folga suficiente
deve ser garantida para permitir essas mudanças no
comprimento.
L ≥ I (1 + 0,04)
