INFORMAÇÕES TÉCNICAS – NONOGRAMA DO FLUXO

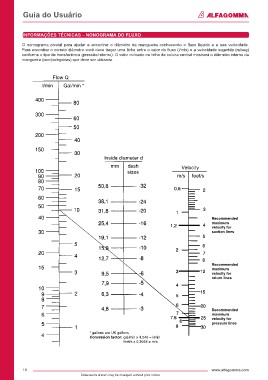

O nomograma pivotal para ajudar a encontrar o diâmetro da mangueira conhecendo o fluxo liquido e a sua velocidade.
Para encontrar o correto diâmetro você deve traçar uma linha entre o valor do fluxo (l/min) e a velocidade sugerida (m/seg)
conforme o tipo de transferência (pressão/retorno). O valor indicado na linha da coluna central mostrará o diâmetro interno da
mangueira (mm/polegadas) que deve ser utilizada.
Flow Q
l/min Gal/min *
Inside diameter d
mm dash Velocity
sizes
m/s feet/s
Recommended
maximum
velocity for
suction lines
Recommended
maximum
velocity for
return lines
Recommended
maximum
velocity for
pressure lines
* gallons are UK gallons
Conversion factor: gal/min x 4,546 = l/min
feet/s x 0,3048 = m/s
