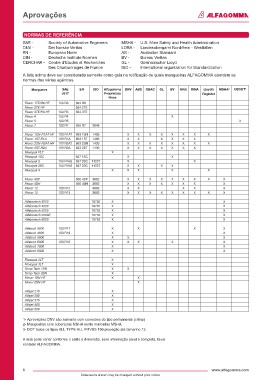

Page 10 - Catálogo de Mangueiras e Conexões Hidráulicas, Adaptadores e Acessórios
P. 10

Aprovações




             NORMAS DE REFERÊNCIA
           SAE -       Society of Automotive Engineers   MSHA -   U.S. Mine Safety and Health Administration
           DNV -       Det Norske Veritas              LOBA -   Landesobergamt Nordrhein - Westfallen
           EN -        European Norm                   AS -    Australian Standard
           DIN -       Deutsche Institute Normen       BV -    Bureau Veritas
           CERCHAR -   Centre d’Etudes et Recherches   GL -    Germanischer Lloyd
                       Des Charbonnages de France      ISO -   International organization for Standardization
           A lista acima deve ser considerada somente como guia na retificação de quais mangueiras ALFAGOMMA atendem as
           normas das várias agências.

               Mangueira     sAe    eN    Iso  Alfagomma  DNV  ABs  oBAC  GL  BV  NKK  RINA  Lloyd’s  MshA 2  UsDoT 3
                            J517               Proprietary                                 Register
                                                 hose
            Flexor 1TE/R6 HF  100 R6  854 R6
            Flexor 2TE HF          854 2TE
            Flexor 3TE/R3 HF  100 R3  854 3TE
            Flexor 4       100 R4                                            X
            Flexor 5       100 R5                                                                          X
            Flexor 7       100 R7  855 R7  3949

            Flexor 1SN-R1AT HF  100 R1AT  853 1SN  1436   X   X    X    X    X    X    X     X
            Flexor 1ST-R1A  100 R1A  853 1ST  1436        X   X         X    X    X    X
            Flexor 2SN-R2AT HF  100 R2AT  853 2SN  1436   X   X    X    X    X    X    X     X
            Flexor 2ST-R2A  100 R2A  853 2ST  1436        X   X    X    X    X    X    X
            Flexopak PLT                           X
            Flexopak 1SC           857 1SC                X                  X
            Flexopak 2     100 R16S  857 2SC  11237       X                            X
            Flexopak 2SC   100 R16S  857 2SC  11237       X   X         X    X
            Flexopak 3                             X      X   X              X               X
            Flexor 4SP             856 4SP  3862          X   X    X    X    X    X    X     X      X
            Flexor 4SH             856 4SH  3862          X   X    X    X    X    X    X            X
            Flexor 12      100 R12        3862            X   X                   X    X            X
            Flexor 13      100 R13        3862            X   X    X    X    X    X    X     X      X
            Alfabiotech 3000              18752    X                                                X
            Alfabiotech 4000              18752    X                                                X
            Alfabiotech 5000              18752    X                                                X
            Alfabiotech 5000P             18752    X                                                X
            Alfabiotech 6000              18752    X                                                X

            Alfatech 3000  100 R17                 X          X                        X            X
            Alfatech 4000  100 R19                 X                                                X
            Alfatech 5000                          X      X                                         X
            Alfatech 6000  100 R15                 X      X   X              X                      X
            Alfatech 7000                          X                                                X
            Alfatech 8000                          X                                                X
            Flexopak 2LT                           X
            Flexopak 3LT                           X
            Temp Tech 1SN                          X      X
            Temp Tech 2SN                          X
            Flexor 1SN-HT                          X          X
            Flexor 2SN-HT                                     X
            Alfajet 210                            X
            Alfajet 280                            X
            Alfajet 315                            X
            Alfajet 400                            X
            Alfajet 500                            X

           1- Aprovações DNV são somente com conexões do tipo permanente (crimp)
           2- Mangueiras com coberturas MSHA serão marcadas MSHA.
           3- DOT todos os tipos ALL TYPE ALL FMVSS 106 provação até tamanho 12.

           A lista pode variar conforme o estilo e dimensão, para informação atual e completa, favor
           contatar ALFAGOMMA.





           8                                                                                   www.alfagomma.com
                                     Dimensions shown may be changed without prior notice
   5   6   7   8   9   10   11   12   13   14   15
