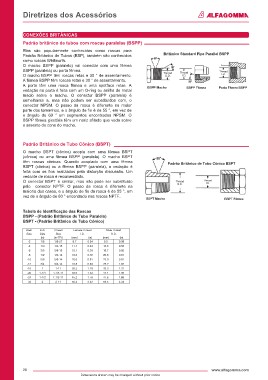

Diretrizes dos Acessórios

CONEXÕES BRITÂNICAS
Padrão britânico de tubos com roscas paralelas (BSPP)
Elas são popularmente conhecidas como roscas para
Padrão Britânico de Tubos (BSP), também são conhecidos Britânico Standard Pipe Parallel BSPP
como roscas Whitworth.
O macho BSPP (paralelo) vai conectar com uma fêmea
BSPP (paralela) ou porta fêmea. Thread
O macho BSPP têm roscas retas e 30 ° de assentamento. Thread Thread I.D.
I.D.
O.D.
A fêmea BSPP têm roscas retas e 30 ° de assentamento.
A porta têm uma rosca fêmea e uma spotface retas. A
vedação na porta é feita com um O-ring ou anilha de metal BSPP Macho BSPP Fêmea Porta Fêmea BSPP
macio sobre o macho. O conector BSPP (paralela) é
semelhante a, mas não podem ser substituídos com, o
conector NPSM. O passo da rosca é diferente na maior
parte dos tamanhos, e o ângulo de fio é de 55 °, em vez de
o ângulo de 60 ° em segmentos encontrados NPSM. O
BSPP fêmea giratória têm um nariz afilado que veda sobre
o assento do cone do macho.

Padrão Britânico de Tubo Cônico (BSPT)
O macho BSPT (cônico) acopla com uma fêmea BSPT
(cônica) ou uma fêmea BSPP (paralela). O macho BSPT
têm roscas cônicas. Quando acoplado com uma fêmea Padrão Britânico de Tubo Cônico BSPT
BSPT (cônica) ou a fêmea BSPP (paralela), a vedação é
feita com os fios realizados pela distorção discussão. Um
vedante de rosca é recomendado.
O conector BSPT é similar, mas não pode ser substituído Thread Thread
I.D.
pelo conector NPTF. O passo da rosca é diferente na O.D.
maioria dos casos, e o ângulo de fio da rosca é de 55 °, em
vez de o ângulo de 60 ° encontrado nas roscas NPTF.
BSPT Macho BSPT Fêmea

Tabela de Identificação das Roscas
BSPP - (Padrão Britânico de Tubo Paralelo)
BSPT - (Padrão Britânico de Tubo Cônico)

Dash Inch Thread Female Thread Male Thread
Size Size Size I.D. O.D.
(in) (in-TPI) (mm) (in) (mm) (in)
-2 1/8 1/8-27 8.7 0.34 9.5 0.38
-4 1/4 1/4-18 11.1 0.44 13.5 0.56
-6 3/8 3/8-18 15.1 0.59 16.7 0.66
-8 1/2 1/2-14 18.3 0.72 20.6 0.81
-10 5/8 5/8-14 20.6 0.81 23.0 0.91
-12 3/4 3/4-14 23.8 0.94 26.2 1.03
-16 1 1-11 30.2 1.19 33.3 1.31
-20 1-1/4 1.1/4-11 38.9 1.53 41.1 1.66
-24 1-1/2 1.1/2-11 45.2 1.78 47.6 1.88
-32 2 2-11 56.4 2.22 59.5 2.34
