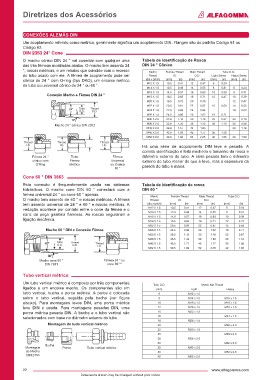

Diretrizes dos Acessórios

CONEXÕES ALEMÃS DIN
Um acoplamento referido como métrica, geralmente significa um acoplamento DIN. Flanges são do padrão Código 61 ou
Código 62.
DIN 2353 24° Cone
O macho cônico DIN 24 ° vai conectar com qualquer uma Tabela de Identificação de Rosca
das três fêmeas mostradas abaixo. O macho tem assento 24 DIN 24 ° Cônico
°, roscas métricas, e um rebaixo que coincide com o recesso Metric Female Thread Male Thread Tube O.D.
do tubo usado com ele. A fêmea de acoplamento pode ser Thread I.D. O.D. Light Series Heavy Series
cônica de 24 ° com O-ring (tipo DKO), um encaixe métrico (dia x pitch) (mm) (in) (mm) (in) (mm) (in) (mm) (in)
de tubo ou universal cônico de 24 ° ou 60 °. M12 X 1.5 10.5 0.41 12 0.47 6 0.24
M14 X 1.5 12.5 0.49 14 0.55 8 0.31 6 0.24
M16 X 1.5 14.5 0.57 16 0.63 10 0.39 8 0.31
Conexão Macho e Fêmea DIN 24 °
M18 X 1.5 16.5 0.65 18 0.71 12 0.47 10 0.39
M20 X 1.5 18.5 0.73 20 0.79 12 0.47
M22 X 1.5 20.5 0.81 22 0.87 15 0.59 14 0.55
Tube Thread
O.D. O.D. M24 X 1.5 22.5 0.89 24 0.94 16 0.63
M26 X 1.5 24.5 0.96 26 1.02 18 0.71
M30 X 2.0 27.9 1.10 30 1.18 22 0.87 20 0.79
Macho 24 ° cônico DIN 2353 M36 X 2.0 33.9 1.33 36 1.42 28 1.10 25 0.98
M42 X 2.0 39.9 1.57 42 1.65 30 1.18
M45 X 2.0 42.9 1.69 45 1.77 35 1.38
M52 X 2.0 49.9 1.96 52 2.05 42 1.65 38 1.50
Thread Thread Thread
I.D. I.D. I.D. Há uma série de acoplamento DIN leve e pesada. A
correta identificação é feita medindo o tamanho da rosca e
Fêmea 24 ° Tubo Fêmea diâmetro externo do tubo. A série pesada tem o diâmetro
cônico com Fêmeo Universal externo do tubo menor do que a leve, mas a espessura da
O’Ring Métrico ou Cônica parede do tubo é maior.
60 °
Cone 60 ° DIN 3863
Esta conexão é frequentemente usada em sistemas Tabela de Identificação de rosca
hidráulicos. O macho cone DIN 60 ° conectará com a DIN 60 °
fêmea universal 24 ° ou cone 60 ° apenas. Metric Female Thread Male Thread Tube O.D.
O macho tem assento de 60 ° e roscas métricas. A fêmea Thread I.D. O.D.
tem assento universal de 24 ° e 60 ° e roscas métricas. A (dia x pitch) (mm) (in) (mm) (in) (mm) (in)
vedação acontece por contato entre o cone da fêmea e o M12 X 1.5 10.5 0.41 12 0.47 6 0.24
nariz da peça giratória flareless. As roscas seguraram a M14 X 1.5 12.5 0.49 14 0.55 8 0.31
ligação mecânica. M16 X 1.5 14.5 0.57 16 0.63 10 0.39
18
0.65
0.71
0.47
12
M18 X 1.5
16.5
M22 X 1.5 20.5 0.81 22 0.87 15 0.59
Macho 60 ° DIN e Conexão Fêmea M26 X 1.5 24.5 0.96 26 1.02 18 0.71
M30 X 1.5 28.5 1.12 30 1.18 22 0.87
M38 X 1.5 36.5 1.44 38 1.50 28 1.10
Tube Thread Thread M45 X 1.5 43.5 1.71 45 1.77 35 1.38
O.D. O.D. I.D.
M52 X 1.5 50.5 1.99 52 2.05 42 1.65
Macho cone 60 ° Fêmea 24 ° ou
DIN 7611 cone 60 °°
Tubo vertical métrico
Um tubo vertical métrico é composto por três componentes Tube O.D. Metric Nut Thread
ligados a um encaixe macho. Os componentes são um (mm) Light Heavy
tubo vertical, bucha e porca métrica. A porca é colocada 6 M12 x 1.5
sobre o tubo vertical, seguida pela bucha (ver figura 8 M14 x 1.5 M16 x 1.5
abaixo). Para montagens leves DIN, uma porca métrica 10 M16 x 1.5 M18 x 1.5
leve DIN é usada. Para montagens pesadas DIN, uma 12 M18 x 1.5 M20 x 1.5
porca métrica pesada DIN. A bucha e o tubo vertical são 15 M22 x 1.5
selecionados com base no diâmetro externo do tubo. 16 M24 x 1.5
18 M26 x 1.5
Montagem do tudo vertical métrico 20 M30 x 2.0
22 M30 x 1.5
25 M36 x 2.0
28 M36 x 2.0
30 M42 x 2.0
Bucha
Montagem Porca Tubo vertical métrico 35 M45 x 2.0
do Macho 38 M52 x 2.0
DIN 2353 42 M52 x 2.0
