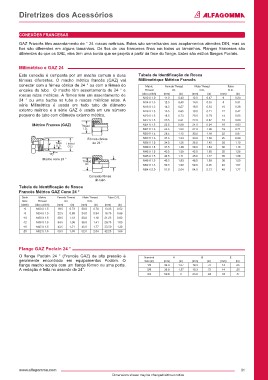

Diretrizes dos Acessórios

CONEXÕES FRANCESAS
GAZ Francês têm assentamento de ° 24 roscas métricas. Estes são semelhantes aos acoplamentos alemães DIN, mas os
fios são diferentes em alguns tamanhos. Os fios de uso franceses finos em todos os tamanhos. Flanges franceses são
diferentes do que os SAE, eles têm uma borda que se projeta a partir da face do flange. Estes são estilos flanges Poclain.

Milimétrico e GAZ 24
Esta conexão é composta por um macho comum e duas Tabela de Identificação de Rosca
fêmeas diferentes. O macho métrico francês (GAZ) vai Millimetrique Métrico Francês
conectar com a fêmea cônica de 24 ° ou com a fêmea do Metric Female Thread Male Thread Tube
encaixe do tubo. O macho têm assentamento de 24 ° e Thread I.D. O.D. O.D.
roscas retas métricas. A fêmea tem um assentamento de (dia x pitch) (mm) (in) (mm) (in) (mm) (in)
24 ° ou uma bucha no tubo e roscas métricas retas. A M12 X 1.0 11.0 0.43 12.0 0.47 6 8 0.24
14.0
0.55
0.49
M14 X 1.5
12.5
0.31
série Milimétrica é usada em todo tubo de diâmetro M16 X 1.5 14.5 0.57 16.0 0.63 10 0.39
externo métrico e a série GAZ é usada em um número M18 X 1.5 16.5 0.65 18.0 0.71 12 0.47
pequeno de tubo com diâmetro externo métrico. M20 X 1.5 18.5 0.73 20.0 0.79 14 0.55
M22 X 1.5 20.5 0.81 22.0 0.87 15 0.59
Métrico Frances (GAZ) Thread M24 X 1.5 22.5 0.89 24.0 0.94 16 0.63
I.D. M27 X 1.5 25.5 1.00 27.0 1.06 18 0.71
M30 X 1.5 28.5 1.12 30.0 1.18 22 0.87
Fêmea cônica M33 X 1.5 31.5 1.24 33.0 1.30 25 0.98
Tube Thread de 24 ° M36 X 1.5 34.5 1.36 36.0 1.42 28 1.10
O.D. O.D. M39 X 1.5 37.5 1.48 39.0 1.54 30 1.18
M42 X 1.5 40.5 1.59 42.0 1.65 32 1.26
M45 X 1.5 43.5 1.71 45.0 1.77 35 1.38
Macho cone 24 ° M48 X 1.5 46.5 1.83 48.0 1.89 38 1.50
Thread
I.D. M52 X 1.5 50.5 1.99 52.0 2.05 40 1.57
M54 X 2.0 51.9 2.04 54.0 2.13 45 1.77
Conexão fêmea
do tubo
Tabela de Identificação de Rosca
Francês Métrico GAZ Cone 24 °
Dash Metric Female Thread Male Thread Tube O.D.
Size Thread I.D. O.D.
(dash) (dia x pitch) (mm) (in) (mm) (in) (mm) (in)
-6 M20 X 1.5 18.5 0.73 20.0 0.78 13.25 0.52
-8 M24 X 1.5 22.5 0.89 24.0 0.94 16.75 0.66
-10 M30 X 1.5 28.5 1.12 30.0 1.18 21.25 0.83
-12 M36 X 1.5 34.5 1.36 36.0 1.41 26.75 1.05
-16 M45 X 1.5 43.5 1.71 45.0 1.77 33.50 1.32
-20 M52 X 1.5 50.5 1.99 52.0 2.04 42.25 1.66

Flange GAZ Poclain 24 °
O flange Poclain 24 ° (Francês GAZ) de alta pressão é Nominal A B E
geralmente encontrado em equipamentos Poclain. O Size (in) (mm) (in) (mm) (in) (mm) (in)
flange macho acopla com um flange fêmeo ou uma porta. 1/2 39.9 1.57 18.3 .72 14 .55
A vedação é feita no assento de 24°. 5/8 39.9 1.57 18.3 .72 14 .55
3/4 50.8 2 23.9 .94 18 .71
