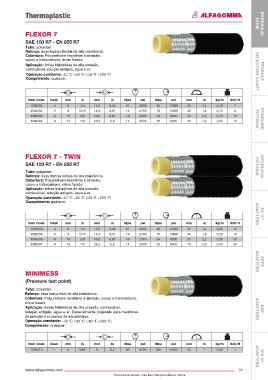

Page 37 - Catálogo de Mangueiras e Conexões Hidráulicas, Adaptadores e Acessórios

Thermoplastic hOSE

FLEXOR 7 hyDRAulIC

SAE 100 R7 - EN 855 R7
Tubo: polyester.
Reforço: duas tramas têxteis de alta resistência.
Cobertura: Polyurethane resistênte à abrasão,
ozono e hidrocarbono, micro furado.
Aplicação: linhas hidráulicas de alta pressão,
combustível, solução antigelo, água e ar. SElECTION ChART FERRulE
Operação constante: -40 °C +93 °C (-40 °F +200 °F)
Comprimento: qualquer.

Item Code Dash mm in mm in Mpa psi Mpa psi mm in kg/m lb/C ft
1000291 -4 6 1/4 12,2 0,48 21 3000 84 12000 35 1,4 0,10 7
1000292 -5 8 5/16 14,3 0,57 19 2700 76 10800 45 1,8 0,13 9
1000293 -6 10 3/8 16,0 0,63 16 2300 64 9200 55 2,2 0,15 10
1000294 -8 13 1/2 20,3 0,8 14 2000 56 8000 75 3,0 0,22 15 FITTINGS STANDARD

FLEXOR 7 - TWIN

SAE 100 R7 - EN 855 R7 FITTINGS INTERlOCk
Tubo: polyester.
Reforço: duas tramas têxteis de alta resistência.
Cobertura: Polyurethane resistênte à abrasão,
ozono e hidrocarbono, micro furado.
Aplicação: linhas hidráulicas de alta pressão,
combustível, solução antigelo, água e ar.
Operação constante: -40 °C +93 °C (-40 °F +200 °F)
Comprimento: qualquer.

Item Code Dash mm in mm in Mpa psi Mpa psi mm in kg/m lb/C ft ADAPTERS JIC 37°
1000298 -4 6 1/4 12,2 0,48 21 3000 84 12000 35 1,4 0,20 13
1000299 -5 8 5/16 14,3 0,57 19 2700 76 10800 45 1,8 0,26 18
1000300 -6 10 3/8 16,0 0,63 16 2300 64 9200 55 2,2 0,30 20
1000301 -8 13 1/2 20,3 0,8 14 2000 56 8000 75 3,0 0,44 30

MINIMESS ADAPTERS ORFS

(Pressure test point)

Tubo: polyester.
Reforço: uma trama têxtil de alta resistência.
Cobertura: Polyurethane resistênte à abrasão, ozono e hidrocarbono,
micro furado.
Aplicação: linhas hidráulicas de alta pressão, combustível, ADAPTERS
solução antigelo, água e ar. Especialmente projetado para medidores BSP
de pressão e conexões de transdutores.
Operação constante: -40 °C +93 °C (-40 °F +200 °F)
Comprimento: qualquer.

Item Code Dash mm in mm in Mpa psi Mpa psi mm in kg/m lb/C ft
1000310 — 2 5/64 5 0,2 60 8700 240 34800 25 1 0,02 1 ADAPTERS DIN 24°

www.alfagomma.com 35
Dimensions shown may be changed without notice
