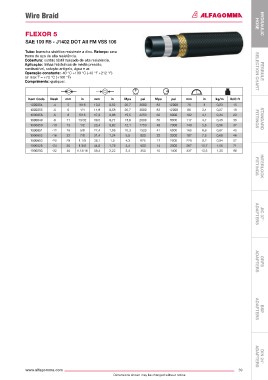

Page 41 - Catálogo de Mangueiras e Conexões Hidráulicas, Adaptadores e Acessórios

Wire Braid

FLEXOR 5 hOSE hyDRAulIC

SAE 100 R5 - J1402 DOT AII FM VSS 106

Tubo: borracha sintética resistente a óleo. Reforço: uma
trama de aço de alta resistência.
Cobertura: cordão têxtil trançado de alta resistência.
Aplicação: linhas hidráulicas de média pressão,
combustível, solução antigelo, água e ar.
Operação constante: -40 °C +100 °C (-40 °F +212 °F) SElECTION ChART FERRulE
air max T = +70 °C (+160 °F)
Comprimento: qualquer.

Item Code Dash mm in mm in Mpa psi Mpa psi mm in kg/m lb/C ft
1000054 -4 5 3/16 13,2 0,52 20,7 3000 83 12000 76 3 0,23 15
1000055 -5 6 1/4 14,8 0,58 20,7 3000 83 12000 86 3,4 0,27 18
1000056 -6 8 5/16 17,3 0,68 15,5 2250 62 9000 102 4,1 0,34 23
1000049 -8 11 13/32 19,5 0,77 13,8 2000 55 8000 117 4,7 0,45 30 FITTINGS STANDARD
1000050 -10 13 1/2 23,4 0,92 12,1 1750 48 7000 140 5,6 0,56 37
1000051 -12 16 5/8 27,4 1,08 10,3 1500 41 6000 165 6,6 0,67 45
1000052 -16 22 7/8 31,4 1,24 5,5 800 22 3200 187 7,5 0,69 46
1000053 -20 29 1.1/8 38,1 1,5 4,3 625 17 2500 229 9,2 0,84 57
1000326 -24 35 1.3/8 44,5 1,75 3,4 500 14 2000 267 10,7 1,06 71
1000203 -32 46 1.13/16 56,4 2,22 2,4 350 10 1400 337 13,5 1,35 90 FITTINGS INTERlOCk

JIC 37°
ADAPTERS

BSP
ADAPTERS

DIN 24°
www.alfagomma.com 39 ADAPTERS ORFS
ADAPTERS
Dimensions shown may be changed without notice
