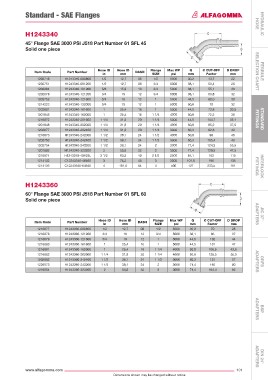

Page 103 - Catálogo de Mangueiras e Conexões Hidráulicas, Adaptadores e Acessórios

Standard - SAE Flanges

H1243340 hose hYDRAULIC

45° Flange sAe 3000 PsI J518 Part Number 61 sFL 45
solid one piece

Hose iD Hose iD Flange Max WP Q C CUT-oFF D DroP
item Code Part number DAsH seLeCTIoN ChART FeRRULe
in mm siZe psi mm Factor mm
1202748 H1243340-080800 1/2 12,7 08 1/2 5000 30,2 43,7 22
1202751 H1243340-081200 1/2 12,7 08 3/4 5000 38,1 50,4 26
1202804 H1243340-101200 5/8 15,9 10 3/4 5000 38,1 55,1 26
1202678 H1243340-121200 3/4 19 12 3/4 5000 38,1 63,8 32
1202752 H1243340-121600 3/4 19 12 1 5000 44,5 68,0 29
1214223 H1243340-122000 3/4 19 12 1 5000 50,8 70 32
1202681 H1243340-161600 1 25,4 16 1 5000 44,5 72,8 33,5
1201845 H1243340-162000 1 25,4 16 1 1/4 4000 50,8 72,3 36
1216872 H1243340-201600 1 1/4 31,8 20 1 1/4 5000 44,5 104,7 35,1 FITTINGs sTANDARD
1201848 H1243340-202000 1 1/4 31,8 20 1 1/4 4000 50,8 85,2 37,5
1202677 H1243340-202400 1 1/4 31,8 20 1 1/4 3000 60,3 92,8 40
1216873 H1243340-242000 1 1/2 38,1 24 1 1/2 4000 50,8 98 45
1202753 H1243340-242400 1 1/2 38,1 24 1 1/2 3000 60,3 105,4 48
1202754 H1243340-243200 1 1/2 38,1 24 2 3000 71,4 124,3 55,5
1201982 H1243340-323200 2 50,8 32 2 3000 71,4 129,5 47,5
1216874 H1243340-4040SL 2 1/2 63,5 40 2 1/2 2500 84,1 162 115
1214132 C12243340-48480 3 76,2 48 3 2000 101,6 196 135
1214133 C12243340-64640 4 101,6 64 4 500 127 233,5 161 FITTINGs INTeRLoCK

H1243360

60° Flange sAe 3000 PsI J518 Part Number 61 sFL 60
solid one piece

Hose iD Hose iD Flange Max WP Q C CUT-oFF D DroP ADAPTeRs JIC 37°
item Code Part number DAsH
in mm siZe psi mm Factor mm
1216877 H1243360-080800 1/2 12,7 08 1/2 5000 30,2 70 28
1216878 H1243360-121200 3/4 19 12 3/4 5000 38,1 86 37
1216879 H1243360-121600 3/4 19 12 1 5000 44,5 102 44
1216880 H1243360-161600 1 25,4 16 1 5000 44,5 101 47
1216881 H1243360-162000 1 25,4 16 1 1/4 4000 50,8 106,5 43,5
1216882 H1243360-202000 1 1/4 31,8 20 1 1/4 4000 50,8 129,5 56,5
1202882 H1243360-242400 1 1/2 38,1 24 1 1/2 3000 60,3 151 57 ADAPTeRs oRFs
1226573 H1243360-243200 1 1/2 38,1 24 2 3000 71,4 160 80
1216884 H1243360-323200 2 50,8 32 2 3000 71,4 164,4 92 ADAPTeRs BsP

www.alfagomma.com 101 ADAPTeRs DIN 24°
Dimensions shown may be changed without notice
