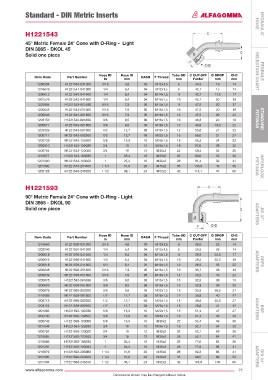

P. 77
Standard - DIN Metric Inserts
H1221543 hose hYDRAULIC
45° Metric Female 24° Cone with o-Ring - Light
DIN 3865 - DKoL 45
solid one piece
Hose iD Hose iD Tube oD C CUT-oFF D DroP CH2 seLeCTIoN ChART FeRRULe
item Code Part number DAsH F Thread
in mm mm Factor mm mm
1200594 H1221543-031200 3/16 4,8 03 M12x1,5 6 44,9 19 14
1216676 H1221541-041200 1/4 6,4 04 M12x1,5 6 42,7 15 14
1200612 H1221543-041400 1/4 6,4 04 M14x1,5 8 42,7 17,5 17
1201576 H1221543-041600 1/4 6,4 04 M16x1,5 10 42,7 20 19
1225984 H1221543-0514B0 5/16 7,9 05 M14x1,5 8 47,5 20 17
1200645 H1221543-051600 5/16 7,9 05 M16x1,5 10 47,5 20 19
1200646 H1221543-051800 5/16 7,9 05 M18x1,5 12 47,5 22 22
1203153 H1221543-0616B0 3/8 9,5 06 M16x1,5 10 46,8 20 19 FITTINGs sTANDARD
1200671 H1221543-061800 3/8 9,5 06 M18x1,5 12 46,8 19,5 22
1203326 H1221543-081800 1/2 12,7 08 M18x1,5 12 55,0 21 22
1200711 H1221543-082200 1/2 12,7 08 M22x1,5 15 55,0 21 27
1200738 H1221543-102600 5/8 15,9 10 M26x1,5 18 65,3 24 32
1220810 H1221543-1226B0 3/4 19 12 M26x1,5 18 67,0 28 32
1200764 H1221543-123000 3/4 19 12 M30x2 22 69,4 32 36
1216677 H1221543-1630B0 1 25,4 16 M30x2 22 90,0 32 36
1201390 H1221543-163600 1 25,4 16 M36x2 28 91,4 32 41
1201392 H1221543-204500 1 1/4 31,8 20 M45x2 35 135,5 45 50 FITTINGs INTeRLoCK
1202128 H1221543-245200 1 1/2 38,1 24 M52x2 42 114,1 47 60
H1221593
90° Metric Female 24° Cone with o-Ring - Light
DIN 3865 - DKoL 90
solid one piece ADAPTeRs JIC 37°
Hose iD Hose iD Tube oD C CUT-oFF D DroP CH2
item Code Part number DAsH F Thread
in mm mm Factor mm mm
1216680 H1221593-031200 3/16 4,8 03 M12x1,5 6 28,0 25 14
1203240 H1221591-041200 1/4 6,4 04 M12x1,5 6 29,5 26 14
1200618 H1221593-041400 1/4 6,4 04 M14x1,5 8 28,3 32,5 17
1200616 H1221593-041600 1/4 6,4 04 M16x1,5 10 28,3 32,5 19 ADAPTeRs oRFs
1203218 H1221593-041800 1/4 6,4 04 M18x1,5 12 28,3 35 22
1200648 H1221593-051600 5/16 7,9 05 M16x1,5 10 33,7 38 19
1200649 H1221593-051800 5/16 7,9 05 M18x1,5 12 32,2 40 22
1200675 H1221593-0616B0 3/8 9,5 06 M16x1,5 10 32,8 38 19
1200676 H1221593-061800 3/8 9,5 06 M18x1,5 12 32,8 39 22
1200679 H1221593-062200 3/8 9,5 06 M22x1,5 15 35,8 38,5 27
1216683 H1221593-081800 1/2 12,7 08 M18x1,5 12 39,8 40 22
1200713 H1221593-082200 1/2 12,7 08 M22x1,5 15 39,8 40,5 27
1203154 H1221593-082600 1/2 12,7 08 M26x1,5 18 39,8 41 32
1201292 H1221593-1022B0 5/8 15,9 10 M22x1,5 15 51,4 47 27 ADAPTeRs BsP
1200740 H1221593-102600 5/8 15,9 10 M26x1,5 18 51,4 48 32
1200742 H1221593-103000 5/8 15,9 10 M30x2 22 52,4 49 36
1201548 H1221593-1226B0 3/4 19 12 M26x1,5 18 52,1 54 32
1200767 H1221593-123000 3/4 19 12 M30x2 22 52,1 59 36
1216685 H1221593-123600 3/4 19 12 M36x2 28 52,1 64 41
1216686 H1221593-1630B0 1 25,4 16 M30x2 22 77,6 63 36
1201391 H1221593-163600 1 25,4 16 M36x2 28 77,6 68 41
1216679 H1221592-2036B0 1 1/4 31,8 20 M36x2 28 92,2 86 41
1201393 H1221593-204500 1 1/4 31,8 20 M45x2 35 90,5 89 50 ADAPTeRs DIN 24°
1201394 H1221593-245200 1 1/2 38,1 24 M52x2 42 104,0 100 60
www.alfagomma.com 75
Dimensions shown may be changed without notice
