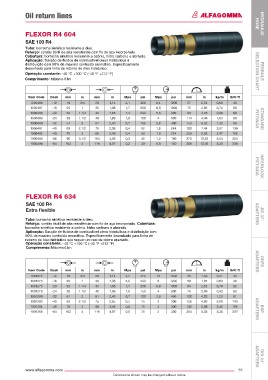

Page 57 - Catálogo de Mangueiras e Conexões Hidráulicas, Adaptadores e Acessórios

Oil return lines hOSE

FLEXOR R4 604 hyDRAulIC

SAE 100 R4
Tubo: borracha sintética resistente a óleo.
Reforço: cordão têxtil de alta resistência com fio de aço incorporado.
Cobertura: borracha sintética resistente a ozônio, hidro carbono e abrasão.
Aplicação: Sucção de fluídos de combustível oleos hidráulicos e
distribuição com 50% de maximo conteúdo aromático. Especificamente
desenhado para linha de retorno de óleo hidráulico.
Operação constante: -40 °C +100 °C (-40 °F +212 °F) SElECTION ChART FERRulE
Comprimento: Máximo 61m

Item Code Dash mm in mm in Mpa psi Mpa psi mm in kg/m lb/C ft
1000486 -12 19 3/4 29 1,14 2,1 300 8,4 1200 57 2,24 0,60 40
1000487 -16 25 1 35 1,38 1,7 250 6,8 1000 75 2,95 0,74 50
1000488 -20 32 1.1/4 42 1,65 1,4 200 5,6 800 96 3,78 0,89 60
1000489 -24 38 1.1/2 48 1,89 1,0 150 4 600 114 4,49 1,03 69 FITTINGS STANDARD
1000490 -32 51 2 61 2,40 0,7 100 2,8 400 153 6,02 1,32 89
1000491 -40 63 2.1/2 75 2,95 0,4 62 1,6 248 189 7,44 2,07 139
1000492 -48 76 3 88 3,46 0,4 56 1,6 224 228 8,98 2,47 166
1000493 -56 90 3.1/2 104 4,09 0,3 45 1,2 180 270 10,63 3,04 204
1000494 -64 102 4 116 4,57 0,2 30 0,8 120 306 12,05 3,39 228 FITTINGS INTERlOCk

FLEXOR R4 634

SAE 100 R4
Extra flexible ADAPTERS JIC 37°

Tubo: borracha sintética resistente a óleo.
Reforço: cordão têxtil de alta resistência com fio de aço incorporado. Cobertura:
borracha sintética resistente a ozônio, hidro carbono e abrasão.
Aplicação: Sucção de fluídos de combustível oleos hidráulicos e distribuição com
50% de maximo conteúdo aromático. Especificamente desenhado para linha de
retorno de óleo hidráulico que requer um raio de dobra apertado.
Operação constante: -40 °C +100 °C (-40 °F +212 °F)
Comprimento: Máximo 61m

Item Code Dash mm in mm in Mpa psi Mpa psi mm in kg/m lb/C ft ADAPTERS ORFS
1001272 -12 19 3/4 29 1,14 2,5 375 10 1500 38 1,50 0,51 34
1001273 -16 25 1 35 1,38 2,0 300 8 1200 50 1,97 0,63 42
1001275 -20 32 1.1/4 42 1,65 1,7 250 6,8 1000 64 2,52 0,78 52
1001278 -24 38 1.1/2 48 1,89 1,0 150 4 600 76 2,99 0,92 62
1001280 -32 51 2 61 2,40 0,7 100 2,8 400 102 4,02 1,20 81
1001282 -40 63 2.1/2 75 2,95 0,5 75 2 300 126 4,96 2,08 140
1001284 -48 76 3 88 3,46 0,5 75 2 300 152 5,98 2,46 165 ADAPTERS
1001288 -64 102 4 116 4,57 0,5 75 2 300 204 8,03 3,38 227 BSP

www.alfagomma.com 55 ADAPTERS DIN 24°
Dimensions shown may be changed without notice
