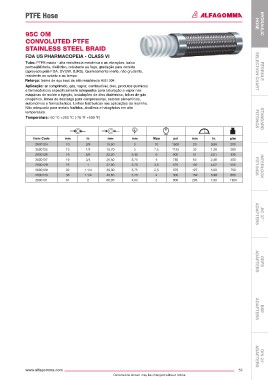

Page 61 - Catálogo de Mangueiras e Conexões Hidráulicas, Adaptadores e Acessórios

PTFE Hose hOSE

95C OM hyDRAulIC
CONVOLUTED PTFE
STAINLESS STEEL BRAID

FDA uS PhARMACOPEIA - ClASS VI
Tubo: PTFE macio - alta resistência mecânica e as vibrações, baixa
permeabilidade, dielétrico, resistente ao fogo, gradação para comida
(aprovado pela FDA, DVGW, BJRS). Quimicamente inerte, não grudento, SElECTION ChART FERRulE
resistente ao ozônio e ao tempo.
Reforço: trama de aço inox de alta resistência AISI 304.
Aplicação: ar comprimido, gás, vapor, combustível, óleo, produtos químicos
e farmacêuticos especificamente adequados para tubulação a vapor nas
máquinas de molde a injeção, instalações de óleo diatérmico, linhas de gás
criogênico, linhas de descarga para compressoras, setores alimentícios,
automotivos e farmacêuticos. Linhas histráulicas nas aplicações da marinha.
Não adequado para metais funfidos, alcalinos e halogênios em alta
temperatura.
Temperatura: -60 °C +260 °C (-76 °F +500 °F) FITTINGS STANDARD

Item Code mm in mm mm Mpa psi mm in g/m
2600124 10 3/8 15,50 3 10 1500 25 0,98 200
2600125 13 1/2 18,70 3 7,5 1125 32 1,26 280
2600126 16 5/8 22,20 3,15 6 900 51 2,01 330
2600127 19 3/4 26,50 3,75 5 750 63 2,48 400
2600128 25 1 32,90 3,75 3,5 525 102 4,02 550 FITTINGS INTERlOCk
2600129 32 1.1/4 39,30 3,75 2,5 375 127 5,00 750
2600130 38 1.1/2 45,60 3,75 2 300 152 5,98 860
2600131 51 2 60,00 4,60 2 300 203 7,99 1180 ADAPTERS JIC 37°

ORFS
ADAPTERS

DIN 24°
www.alfagomma.com 59 ADAPTERS BSP
ADAPTERS
Dimensions shown may be changed without notice
