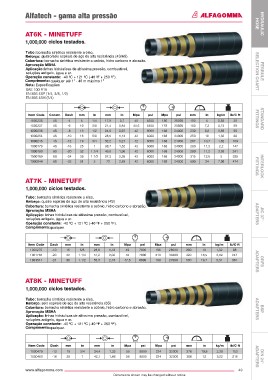

Page 51 - Catálogo de Mangueiras e Conexões Hidráulicas, Adaptadores e Acessórios

Alfatech - gama alta pressao hOSE
~

AT6K - MINETUFF hyDRAulIC

1,000,000 ciclos testados.

Tubo: borracha sintética resistente a óleo.
Reforço: quatro/seis espirais de aço de alta resistência (4S/6S)

Cobertura: borracha sintética resistente a ozônio, hidro carbono e abrasão.
Aprovação MSHA
Aplicação: linhas hidráulicas de altíssima pressão, combustível,
soluções antigelo, água e ar. SElECTION ChART FERRulE
Operação constante: -40 ºC + 121 ºC (-40 ºF + 250 ºF).
Comprimento: qualquer até 1" - 40 m máximo 1"
Nota: Especificações
SAE 100 R15
EN 856 4SP (1/4, 3/8, 1/2)
EN 856 4SH (3/4)

Item Code Constr. Dash mm in mm in Mpa psi Mpa psi mm in kg/m lb/C ft
1000236 4S -4 6 1/4 17,9 0,7 45 6550 180 26200 150 6 0,58 39 FITTINGS STANDARD
1000237 4S -6 10 3/8 21,4 0,84 44,5 6450 178 25800 180 7,2 0,74 50
1000238 4S -8 13 1/2 24,6 0,97 42 6000 168 24000 230 9,2 0,88 59
1000254 4S -10 16 5/8 28,6 1,13 42 6000 168 24000 250 10 1,32 88
1000245 4S -12 19 3/4 32,2 1,27 42 6000 168 24000 267 10,7 1,62 109
1000179 4S -16 25 1 38,7 1,52 42 6000 168 24000 280 11,2 2,2 147
1000180 6S -20 32 1.1/4 49,8 1,96 42 6000 168 24000 280 11,2 3,59 241
1000189 6S -24 38 1.1/2 57,3 2,26 42 6000 168 24000 315 12,6 5 335
1000344 6S -32 51 2 72 2,83 42 6000 168 24000 600 24 7,08 474 FITTINGS INTERlOCk

AT7K - MINETUFF

1,000,000 ciclos testados.
Tubo: borracha sintética resistente a óleo.
Reforço: quatro espirais de aço de alta resistência (4S)
Cobertura: borracha sintética resistente a ozônio, hidro carbono e abrasão.

Aprovação MSHA
Aplicação: linhas hidráulicas de altíssima pressão, combustível, ADAPTERS JIC 37°
soluções antigelo, água e ar.
Operação constante: -40 ºC + 121 ºC (-40 ºF + 250 ºF).
Comprimento: qualquer.

Item Code Dash mm in mm in Mpa psi Mpa psi mm in kg/m ib/C ft
1000275 -10 16 5/8 28,6 1,13 49 7000 196 28000 250 10 1,32 88
1001783 -20 32 1.1/4 51,2 2,02 52 7600 210 30400 420 16,5 3,59 241
1001544 -24 38 1.1/2 55,3 2,18 47,5 6900 190 27000 500 19,7 5,31 361 ADAPTERS ORFS

AT8K - MINETUFF
1,000,000 ciclos testados.

Tubo: borracha sintética resistente a óleo.
Reforço: seis espirais de aço de alta resistência (6S)

Cobertura: borracha sintética resistente a ozônio, hidro carbono e abrasão. ADAPTERS
Aprovação MSHA BSP
Aplicação: linhas hidráulicas de altíssima pressão, combustível,
soluções antigelo, água e ar.
Operação constante: -40 ºC + 121 ºC (-40 ºF + 250 ºF).
Comprimento: qualquer.

Item Code Dash mm in mm in Mpa psi Mpa psi mm in kg/m ib/C ft
1000479 -12 19 3/4 34,4 1,35 56 8000 224 32000 270 10,8 2,28 153
1000480 -16 25 1 42,1 1,66 56 8000 224 32000 300 12 3,22 216 ADAPTERS DIN 24°

www.alfagomma.com 49
Dimensions shown may be changed without notice
