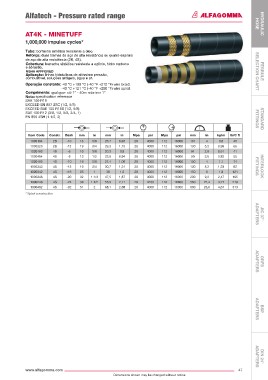

Page 49 - Catálogo de Mangueiras e Conexões Hidráulicas, Adaptadores e Acessórios

Alfatech - Pressure rated range hOSE

AT4K - MINETUFF hyDRAulIC

1,000,000 impulse cycles*

Tubo: borracha sintética resistente a óleo.
Reforço: duas tramas de aço de alta resistência ou quatro espirais
de aço de alta resistência (2B, 4S).
Cobertura: borracha sintética resistente a ozônio, hidro carbono
e abrasão.
msha approved SElECTION ChART FERRulE
Aplicação: linhas hidráulicas de altíssima pressão,
combustível, soluções antigelo, água e ar.
-40 °C +100 °C (-40 °F +212 °F) wire braid;
Operação constante:
-40 °C +121 °C (-40 °F +250 °F) wire spiral.
Comprimento: qualquer até 1” - 40m máximo 1”
Nota: specification reference
SAE 100 R19
EXCEED EN 857 2SC (1/2, 5/8)
EXCEED SAE 100 R16S (1/2, 5/8)
SAE 100 R12 (3/8, 1/2, 5/8, 3/4, 1)
EN 856 4SH (1.1/2, 2) FITTINGS STANDARD

Item Code Constr. Dash mm in mm in Mpa psi Mpa psi mm in kg/m lb/C ft
1000104 2B -10 16 5/8 23,7 0,93 28 4000 112 16000 101 4 0,6 40
1000320 2B -12 19 3/4 29,3 1,15 28 4000 112 16000 130 5,2 0,98 66
1000463 4S -6 10 3/8 20,3 0,8 28 4000 112 16000 64 2,6 0,61 41
1000464 4S -8 13 1/2 23,8 0,94 28 4000 112 16000 90 3,6 0,82 55
1000465 4S -10 16 5/8 27,4 1,08 28 4000 112 16000 100 4 1,1 74
1000343 4S -12 19 3/4 30,7 1,21 28 4000 112 16000 130 5,2 1,23 82 FITTINGS INTERlOCk
1000342 4S -16 25 1 38 1,5 28 4000 112 16000 150 6 1,8 121
1000346 4S -20 32 1.1/4 47,5 1,87 28 4000 112 16000 230 9,2 2,47 165
1000248 4S -24 38 1.1/2 53,5 2,11 29 4200 116 16800 560 22,4 3,27 219
1000462 4S -32 51 2 68,1 2,68 28 4000 112 16000 590 23,6 4,67 313
* Spiral construction ADAPTERS JIC 37°

ORFS
ADAPTERS

DIN 24°
www.alfagomma.com 47 ADAPTERS BSP
ADAPTERS
Dimensions shown may be changed without notice
