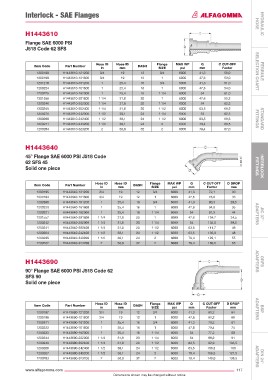

Page 119 - Catálogo de Mangueiras e Conexões Hidráulicas, Adaptadores e Acessórios

Interlock - SAE Flanges

H1443610 hose hYDRAULIC

Flange sAe 6000 PsI
J518 Code 62 sFs

Hose iD Hose iD Flange MAX WP Q C CUT-oFF
item Code Part number DAsH
in mm siZe psi mm Factor
1200199 H1443610-121200 3/4 19 12 3/4 6000 41,3 50,0 seLeCTIoN ChART FeRRULe
1200198 H1443610-121600 3/4 19 12 1 6000 47,6 53,0
1201218 H1443610-161200 1 25,4 16 3/4 6000 41,3 51,0
1200224 H1443610-161600 1 25,4 16 1 6000 47,6 54,0
1200225 H1443610-162000 1 25,4 16 1 1/4 6000 54 61,0
1201556 H1443610-201600 1 1/4 31,8 20 1 6000 47,6 55,2
1200246 H1443610-202000 1 1/4 31,8 20 1 1/4 6000 54 62,2
1200245 H1443610-202400 1 1/4 31,8 20 1 1/2 6000 63,5 68,2
1200270 H1443610-242000 1 1/2 38,1 24 1 1/4 6000 54 62,5
1200268 H1443610-242400 1 1/2 38,1 24 1 1/2 6000 63,5 68,5 FITTINGs sTANDARD
1200271 H1443610-243200 1 1/2 38,1 24 2 6000 79,4 80,5
1200284 H1443610-323200 2 50,8 32 2 6000 79,4 87,0

H1443640
45° Flange sAe 6000 PsI J518 Code
62 sFs 45
solid one piece FITTINGs INTeRLoCK

Hose iD Hose iD Flange MAX WP Q C CUT-oFF D DroP
item Code Part number DAsH
in mm siZe psi mm Factor mm
1200195 H1443640-121200 3/4 19 12 3/4 6000 41,3 72,1 30
1200194 H1443640-121600 3/4 19 12 1 6000 47,6 76,8 33
1202890 H1443640-161200 1 25,4 16 3/4 6000 41,3 80,3 29,5
1200220 H1443640-161600 1 25,4 16 1 6000 47,6 94,8 35
1200221 H1443640-162000 1 25,4 16 1 1/4 6000 54 91,3 44 ADAPTeRs JIC 37°
1201557 H1443640-201600 1 1/4 31,8 20 1 6000 47,6 104,7 34,5
1200242 H1443640-202000 1 1/4 31,8 20 1 1/4 6000 54 102,0 39,5
1200241 H1443640-202400 1 1/4 31,8 20 1 1/2 6000 63,5 111,7 48
1200264 H1443640-242400 1 1/2 38,1 24 1 1/2 6000 63,5 136,3 48
1200265 H1443640-243200 1 1/2 38,1 24 2 6000 79,4 129,1 55
1200282 H1443640-323200 2 50,8 32 2 6000 79,4 160,6 63

H1443690 ADAPTeRs oRFs

90° Flange sAe 6000 PsI J518 Code 62
sFs 90
solid one piece

Hose iD Hose iD Flange MAX WP Q C CUT-oFF D DroP
item Code Part number DAsH
in mm siZe psi mm Factor mm ADAPTeRs
1200197 H1443690-121200 3/4 19 12 3/4 6000 41,3 61,2 64 BsP
1200196 H1443690-121600 3/4 19 12 1 6000 47,6 61,2 66
1202811 H1443690-161200 1 25,4 16 3/4 6000 41,3 70,2 61
1200222 H1443690-161600 1 25,4 16 1 6000 47,6 70,4 74
1200223 H1443690-162000 1 25,4 16 1 1/4 6000 54 77,2 80
1200244 H1443690-202000 1 1/4 31,8 20 1 1/4 6000 54 88,2 91
1200243 H1443690-202400 1 1/4 31,8 20 1 1/2 6000 63,5 92,9 103,5
1200266 H1443690-242400 1 1/2 38,1 24 1 1/2 6000 63,5 106,3 109
1200267 H1443690-243200 1 1/2 38,1 24 2 6000 79,4 106,5 121,5
1200283 H1443690-323200 2 50,8 32 2 6000 79,4 149,0 138,5 ADAPTeRs DIN 24°

www.alfagomma.com 117
Dimensions shown may be changed without notice
